Hur man lagar en Samsung 226BW skärm

Uppdaterad

Så lagar man en Samsung 226BW skärm som inte vill vakna från viloläge.

När skärmen inte vaknar eller tar lång tid från viloläge, kan det vara ett tecken på att kondensatorerna i nätdelen är trasiga.
För att kolla det behöver man skruva isär skärmen.

Guide

  1. Lossa skruvarna och ta bort bakstycket. Börja nerifrån och bryt försiktigt uppåt.

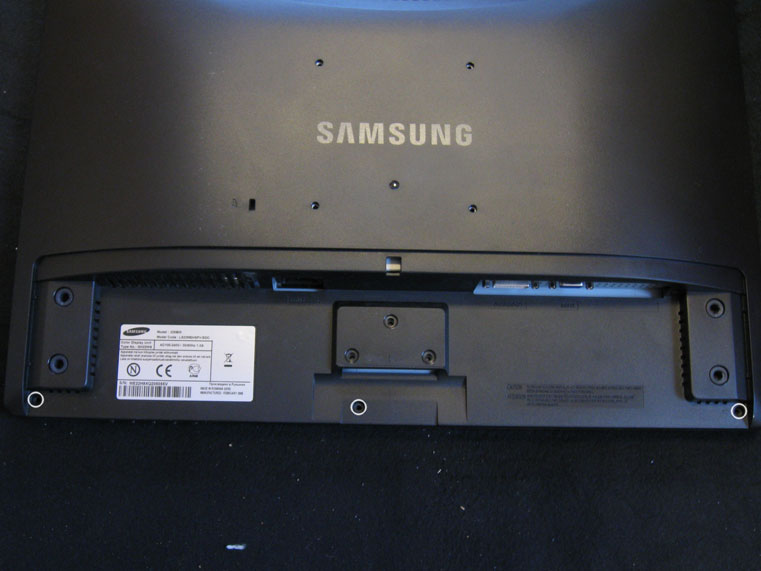

    Skruvarnas placering på bakstycket
  2. Lossa sedan kontakten till knapparna och skyddsplåten.

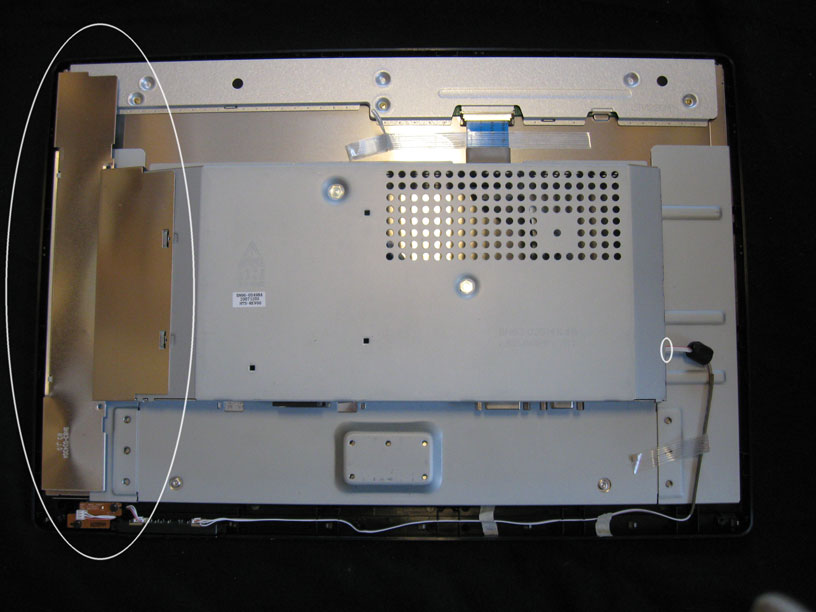

    Skyddsplåten och kontakten till knappsatsens placering
  3. Nu kan man lossa kontakterna till bakgrundsbelysningen och kabeln till panelen.

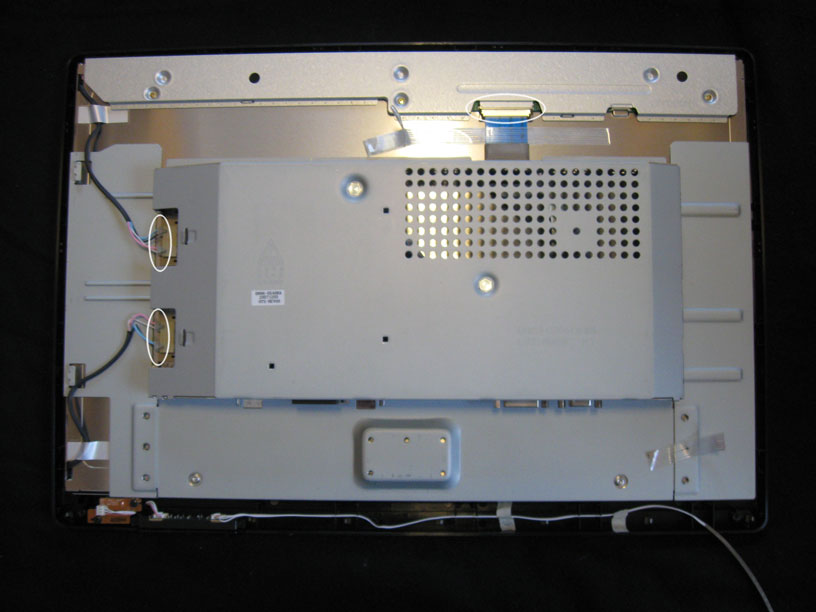

    Panelkabeln och bakgrundsbelysningens kontakters placering
  4. Lyft upp metall chassit. Lossa därefter kontakten och skruvarna till nätdelen.

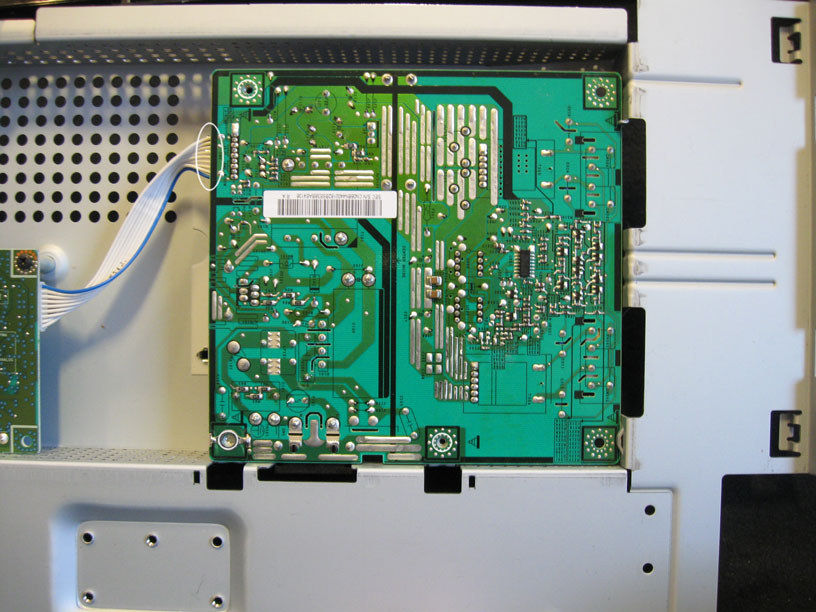

    Kontakten och skruvars placering
  5. Nu kan du se om kondensatorerna är trasiga. Dom ser då "svullna" ut.

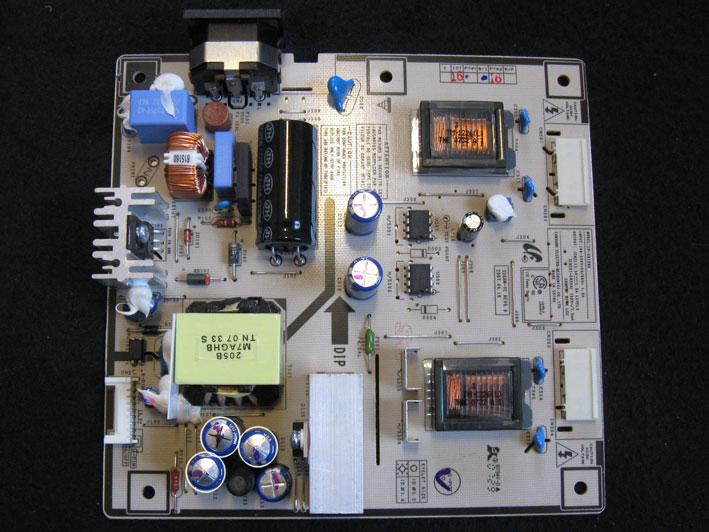

    Kondensatorers placering
  6. Löd bort de trasiga kondensatorerna.
  7. Löd dit ersättnings kondensatorer. Det längre benet är plus(+) sidan. Man hittar också ett + på kretskortet.
  8. Nu är det bara att sätta ihop skärmen i omvänd ordning man tog isär den.

Delar

Kondensatorerna original är 25V 820µF 105°C.
820µF kan vara svåra att få tag i, men det går bra med en på 1000µF.
